自力式溫度調節閥用途

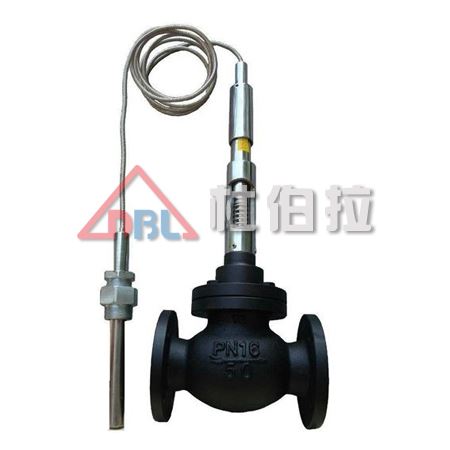

ZZWP型自力式溫度調節閥系新型比例調節閥特性的現場型溫度自動調節閥門。
產品有如下特點：
無需外加能源，利用被調介質的自身能量實現介質的溫度自動調節，結構簡單，動作可靠，無需更多的維護和保養。
有被調節質壓力波動補償裝置，提高控制精度。
有較寬的溫度設定范圍，顯示清晰，調節方便。
控制器局有比例式調節特性，動作平穩，無噪聲。
有超溫過載保護措施，可靠性高。
為此，該產品可廣泛應用在各種供熱、供水、空調、鍋爐、汽泡罩式爐、各種熱交換器等機械電氣設備之中，實現溫度自動調節，也可用于化工、石油、電力、冶金等連續生產過程之中就地調節，可節約能源及基建投資，減少維護及工作量。
自力式溫度調節閥主要技術參數、外形尺寸及重量
1、外行尺寸及重量（附圖1） 表1
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
D | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | ||
D1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | ||
法 | D2 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | |
蘭 | f | 2 | 3 | |||||||||||
尺寸 | b | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 30 | |||||
nxd | 4x14 | 4x18 | 8x18 | 8x23 | 12x23 | 12x25 | ||||||||
L | 160 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | ||||
總高H | 500 | 540 | 580 | 640 | 700 | 750 | 820 | 950 | 1100 | 1280 | ||||
溫包插入深度T | 230,430 | 430,630 | 6,301,000 | |||||||||||
溫包外露高度h | 350 | |||||||||||||
溫包直徑dl | 25,14 | |||||||||||||
重量 | 8 | 10 | 13 | 15 | 18 | 30 | 35 | 60 | 75 | 85 | 110 | 150 | ||
2 、主要技術參數
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
Kv值 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 |
PN16允許最大壓差bar | 16 | 15 | 5 | ||||||||||
PN40允許最大壓差bar | 16 | 15 | 5 | ||||||||||
額定行程 (mm) | 6 | 8 | 10 | 14 | 20 | 35 | |||||||
溫度設定范圍 | 0~70℃、50~120℃、100~170℃ 150~220℃ 200~270℃ | ||||||||||||
設定誤差 | ±5% | ||||||||||||
比例范圍 | 40%±15% | ||||||||||||
超溫過載允許溫度 | 設定范圍上限+50% | ||||||||||||
毛細管長度 | 3M,5M | ||||||||||||
使用環境溫度 | —40℃~+80℃ | ||||||||||||
時間常數 (s) | 20,120 | ||||||||||||
安裝接頭 | G1〞 | ||||||||||||
溫包材質 | 黃銅H62，不銹鋼1Cr18Ni9Ti | ||||||||||||
閥體材質 | ZG230~450.ZG1Cr18Ni9Ti | ||||||||||||
閥芯材質 | 不銹鋼 | ||||||||||||
